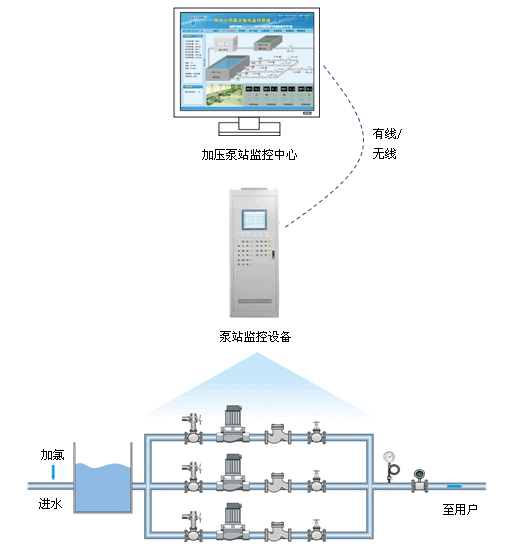

系统组成

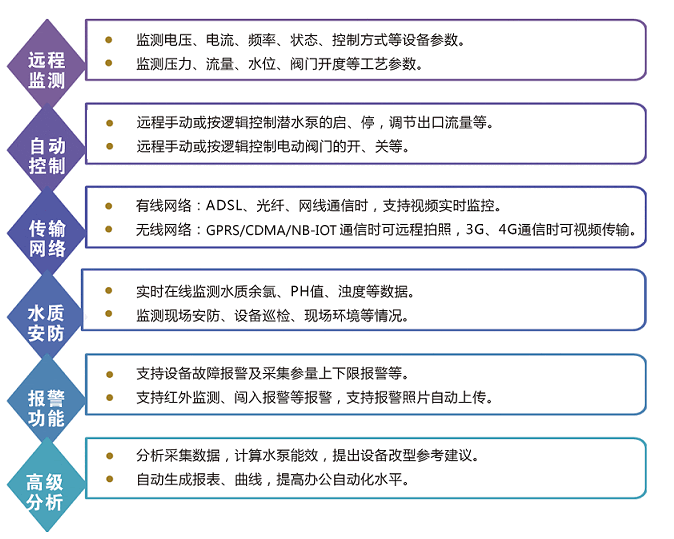

系统功能
软件界面
现场展示

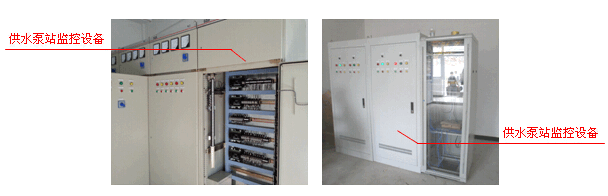

水厂加压泵站监控现场
主要设备组成

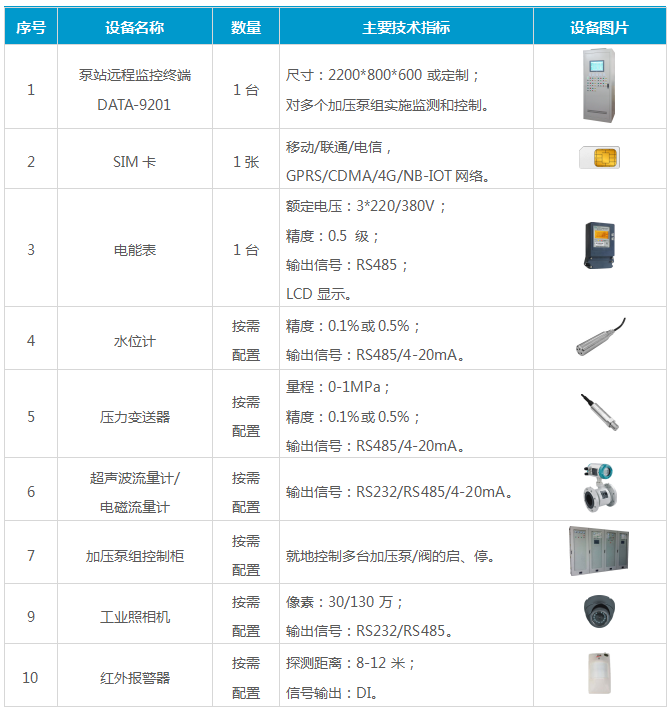

1. 监控现场(单个测点)
备注:以采用“GPRS/CDMA/4G/NB-IOT”通信为例。

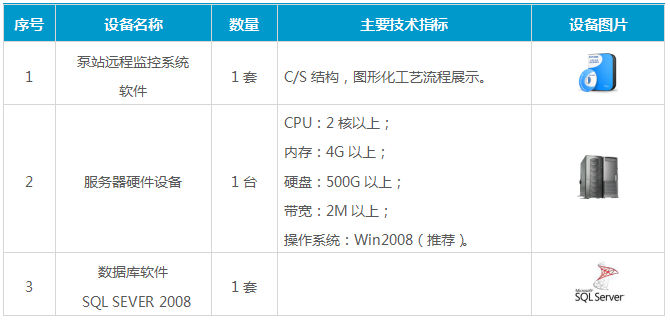

2. 监控中心
应用案例
郧县某镇取水泵站远程监控系统
项目需求:
郧县某镇的水源来自5公里外的河道,长久以来一直采用人工值守的方式来管理河道取水泵站。
当水厂内水池水位低时,调度人员需打电话通知泵站值守人员手动开泵;水池水位高时,再打电话通知泵站值守人员手动关泵,泵站的人力、交通等管理成本非常高。为降低管理成本、提高管理效率,该水厂决定安装一套取水泵站远程监控系统。
工艺流程图:
系统说明:
1、通信及组网
现场情况:
① 河道取水泵站所在位置GPRS信号质量很差但能通过宽带上网。
② 水厂水池处GPRS信号质量很好。
③ 水厂调度中心可以上网,并绑定了固定IP地址。
组网方案:
该系统中,泵站测控终端和水池测控终端需要点对点通信,实现供水自动控制;
泵站测控终端和水池测控终端需要通过网络将监控数据上报给调度中心,实现远程监控;
综合现场通信条件和系统功能需求,最终采用了专网云的方式来组网建设系统,如“工艺流程图”所示。
2、系统功能
① 远程监测
★ 取水泵站电磁阀、水泵运行状态及电压、电流。
★ 取水泵站管道压力、取水流量;水厂内水池水位。
★ 泵站测控终端、水池测控终端箱门状态、供电状态。
② 自动供水
河道取水泵站根据水厂内水池水位自动供水,保障水池适度蓄水,实现无人值守运行。
③ 远程控制
支持远程手动控制水泵和阀门,当系统出现异常时,可及时进行人工干预。
④ 故障预警
数据越限、设备故障时系统自动报警。
3、自动供水实现原理
① 当水池水位到达上限时,系统自动关停取水泵、电磁阀;
② 当水池水位到达下限时,系统自动开启电磁阀、取水泵;
③ 当某台泵的管道压力到达上限时,系统优先关停该组取水泵、电磁阀,保护管道安全。
