东风(十堰)有色铸件有限公司现需一套模具循环水净化冷却装置，根据需方的生产条件及压铸模具冷却的相关要求，对设备提出以下要求：
1、该循环水系统冷却水量为30T/H,可以满足3500吨、2000吨、950吨压铸机模具冷却水用量需求,本次先连通3500吨压铸机动静模具上水和回水系统;
2、冷却塔和软水器需安装在3500吨压铸机西侧室外空地处，按照安装和验收规范固定牢固；控制柜需设置在室内；
3、循环水泵需配置两台，一用一备，与水泵相连的进回水管路需采用不锈钢管，通至动静模进出口相应配做分水器，上面至少装设流量可调节控制的与模具进出水管径匹配的10路进出水接点，拆卸方便灵活；
4、冷却塔需选用密闭式冷却塔，，采用风冷和喷淋两级冷却方式，盘管材料采用脱酸紫铜管，耐腐蚀性能好，冷却塔循环配管上安装过滤器，确保循环系统中的水干净；
5、常压水路均设置流量计显示流量，水路流量应可调；冷却水路中配置有用于水温和水压检测的传感器和仪表，这些信号与固体电源联锁；
6、模具进、出水口要有温度传感器; 进入模具的冷却水温度：不超过33℃，模具出水温度与进水温度相差6℃-10℃，进入模具水压：0.4-0.6 MPa；
7、冷却循环水采用软化水，软化水装置处理水量：2.0T/H ，要求能够连续工作；出水水质：总硬度≤0.03mmol/L，PH值：7-8.5；
8、再生方式：顺流再生钠离子交换方式；
9、软化水装置要求对冷却水循环系统进行自动补水；
10、软化水装置中要有水质检测仪，根据检测仪的数据可以及时更换系统中的水。
（2）、其它要求
1、设备由供方负责安装调试。
2、 验收合格后由供方提供设备使用说明书及竣工验收资料一式三份，对我公司相关人员进行培训。
3、设备交货期为60天
4、设备保修期为自验收合格之日起一年。
5. 服务范围：质保期内当设备发生故障时，卖方免费为用户维修及更换备件，更换备件的质保期顺延至一年；
6. 服务响应时间：4小时；
7. 服务人员到达买方工厂时间：8小时；

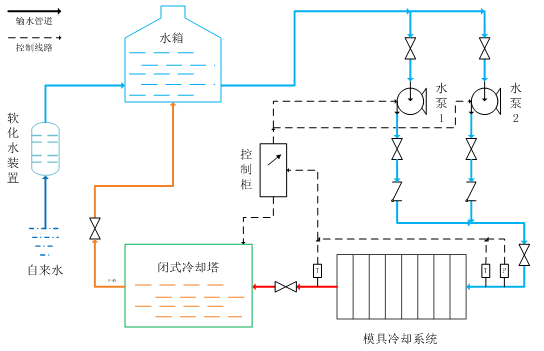

（二）、方案介绍
循环水泵，闭式冷却塔，循环水箱，软化水装置均采用国内知名品牌；
电控系统由我公司自行设计组装。
水泵采用变频控制，变频器采用西门子产品。
采用一套西门子S7-200系列PLC做程序控制，人机介面采用西门子TD400，可显示供水压力、进出水温度，以及水泵运行时间。
PLC通过采集的模具的进出水温，发出信号给变频器，调节水泵速度，使水量达到要求。
PLC并可根据压力及温度自动启停泵的台数。
根据泵的运行时间，可平均使用两台泵，使两台泵均衡使用，便于维护。

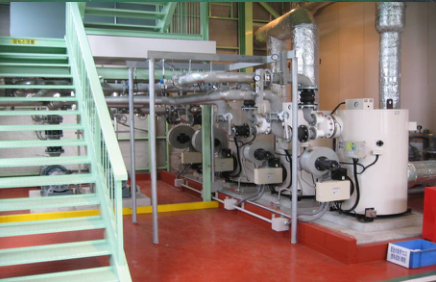

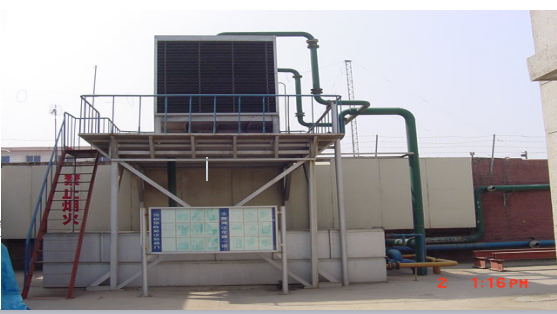

安装过程图如下。
